液動執行器
- 標準與規范
GB3766-83 液壓系統通用技術條件
GB7935-87 液壓元件通用技術條件
JB58027 液壓氣動系統總成出廠檢驗技術條件
GB150-1998 鋼制壓力容器
ASME 鍋爐和壓力容器規程
JB3915-1985 液壓機安全技術條件
GB2876-81 液壓泵站油箱公稱容量系列
JB5213-1991 SG1系列雙作用單活塞桿液壓缸
GB2879-86 液壓缸活塞和活塞桿動密封溝槽形式、尺寸及公差
GB6578-86 液壓缸活塞桿用防塵圈溝槽形式、尺寸和公差
GB3452-92 O形橡膠密封圈及系列標準
GB2651~2656 焊接接頭機械性能試驗方法
ASTMA312 不銹無縫鋼管
GB14975 不銹無縫鋼管
JB827 鋼管公稱通徑、外徑、壁厚、連接螺紋及推薦流量
SDZ014 涂漆通用技術條件
GB191-1990 包裝、儲運圖示標志
JB/T13306-1991 標牌
GB2512-81 石油基液壓油和液壓液
- 主要零件選用材料
零 件 名 稱
|
材 料
|
閥 體
|
Q235
|
閥 板
|
Q235
|
軸 承
|
鋼背復合自潤滑
|
密封圈
|
不銹鋼
|
滑動軸承
|
銅合金
|
填 料
|
V形密封圈、柔性石墨
|
油缸體
|
45#
|
活 桿
|
45#鍍硬鉻
|
活塞
|
Q235
|

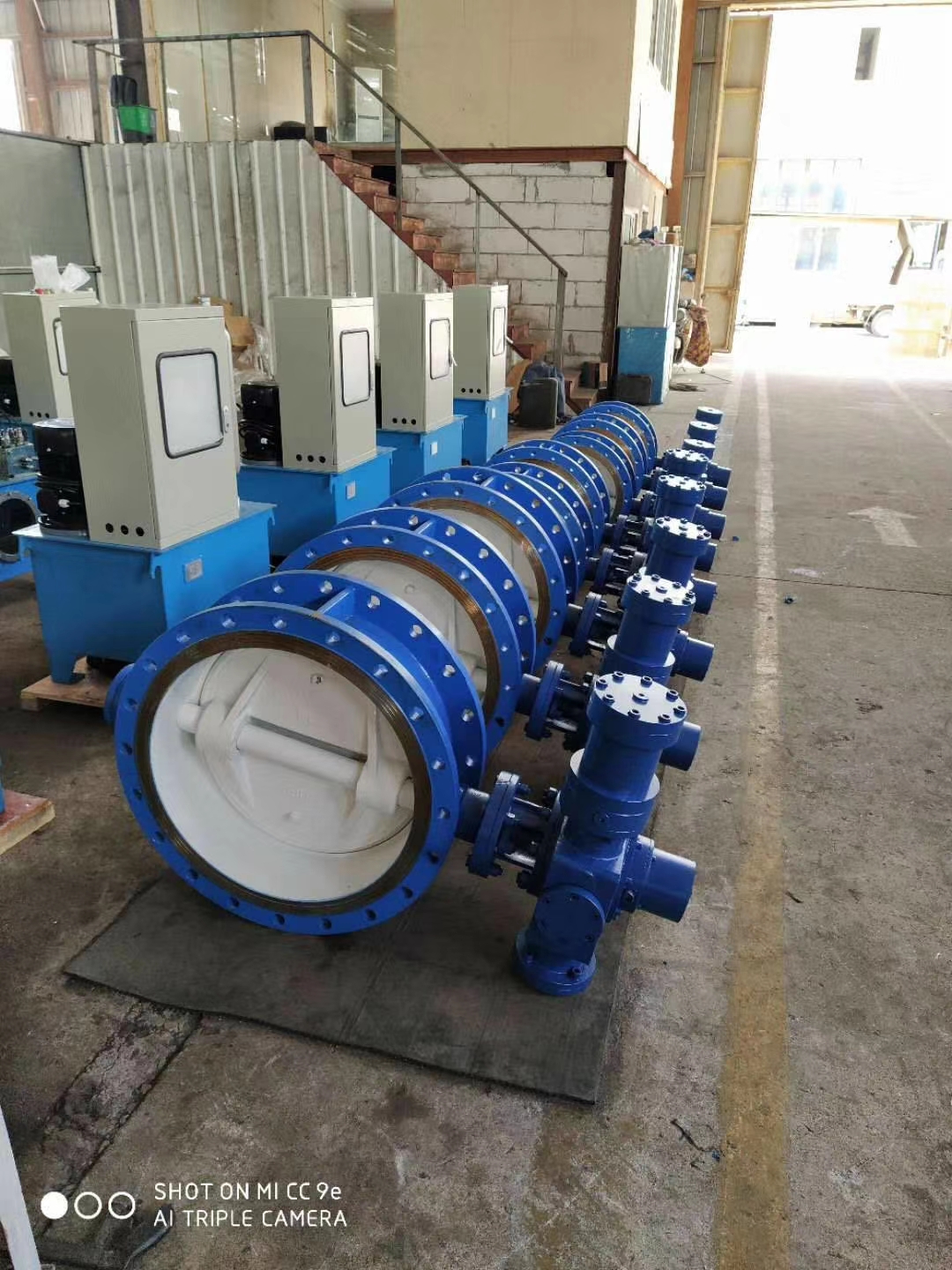

3.產品結構說明
3.1 閥門主要由閥門本體、傳動機構、位移傳感器等裝置等三部分組成。
3.2閥門本體由閥體、閥板、閥桿、滑動軸承、密封組件等主要零件組成。
3.3動機構主要由傳動桁架、力臂、油缸與銷軸等連接與傳動件組成,是液壓動力開、關閥門的主要執行機構。
3.4根據現場空間要求,立臥均可安裝。
3.5執行器參數
油源壓力
|
12-16MPa
|
防護等級
|
IP55
|
發詢器防爆等級
|
IIBT4 CT6
|
輸出扭矩
|
6000N.m (12MPa)時
|
- 工作原理及操作說明
3.1 接入油源
用戶現場需接入油源,油源壓力12-16MPa。
3.2.1 開閥
現場接入油源至油缸無桿腔(尾部接口)油源輸入閥門打開,同時無桿腔回油至油箱內。
且傳感器發出4-2 0mA信號,4-20Ma信號可確定零點到滿點的位置。開閥時間取決于現場油源壓力與油量輸入大小。
3.2.2 關閥
現場接入油源至油缸有桿腔(油缸上頭接口)油源輸入閥門關閉,同時有桿腔回油至油箱內。
且傳感器發出20-4mA信號,4-20Ma信號可確定零點到滿點的位置。關閥時間取決于現場油源壓力與油量輸入大小。
3.2.3 停止
停止輸入油源閥門停止在任意中間位置。
- 吊裝及調試維護
4.1 吊運
運輸起吊時不得翻轉、倒放;開箱后用吊車運執行器,起吊時注意在四個起吊點中選取平衡位置。
4.2 儲存
產品長時間存放時,應放于干燥處,封閉進出口兩端,在密封面涂上防銹油。臨時停放時可在外墻板位置增加輔助支承以保持平穩。半年不安裝,液壓系統需清洗換油。
4.3 安裝
安裝前應核對本執行機構銘牌參數是否符合使用要求;清洗體通道及蝶板、檢查各部位有無損壞現象,各零部件聯接螺栓是否緊固。
正、反裝型閥門分別按圖4、圖5所示,確認液壓傳動系統與水泵出水管道的相對方位。
電液動執行器與設備安裝時應在基礎上應校正水平,保證軸與設備不傾斜。支座及輔助支撐主要用于保證設備安裝運行平穩,不宜大量承受與其垂直的管道軸向水推力;軸向水推力應通過閥前或閥后管道傳遞到承重基礎上。與閥連接后,在使用現場可配閥同時360度旋轉安裝。
4.5 日常維護
1、出廠時各部分都已根據用戶要求調節設定好,一般不得隨意調節改動。
2、設備需在提供電源條件下工作,要求穩定可靠。
3、由于本系統控制閥組采用了眾多螺紋插裝閥,需特別注意油液的清潔度,建議三個月旁路過濾油一次。
4、根據使用工況,24小時連續工作制,每半年必須更換油液一次;8小時間斷工作制可按累計使用2400小時后更換一次。
5、定期檢查油箱液面高度。第一次加油建議加滿液位計,運行兩個動作后,可自動排出空氣,應再次加油至滿位。
6、液壓裝置投入運行后,需經常到工作現場觀察運行情況,看是否有液位低、熱過載、漏油等異?,F(xiàn)象發生,如有需及時處理。
7、定期進行游動操作,以防止閥門卡住。
